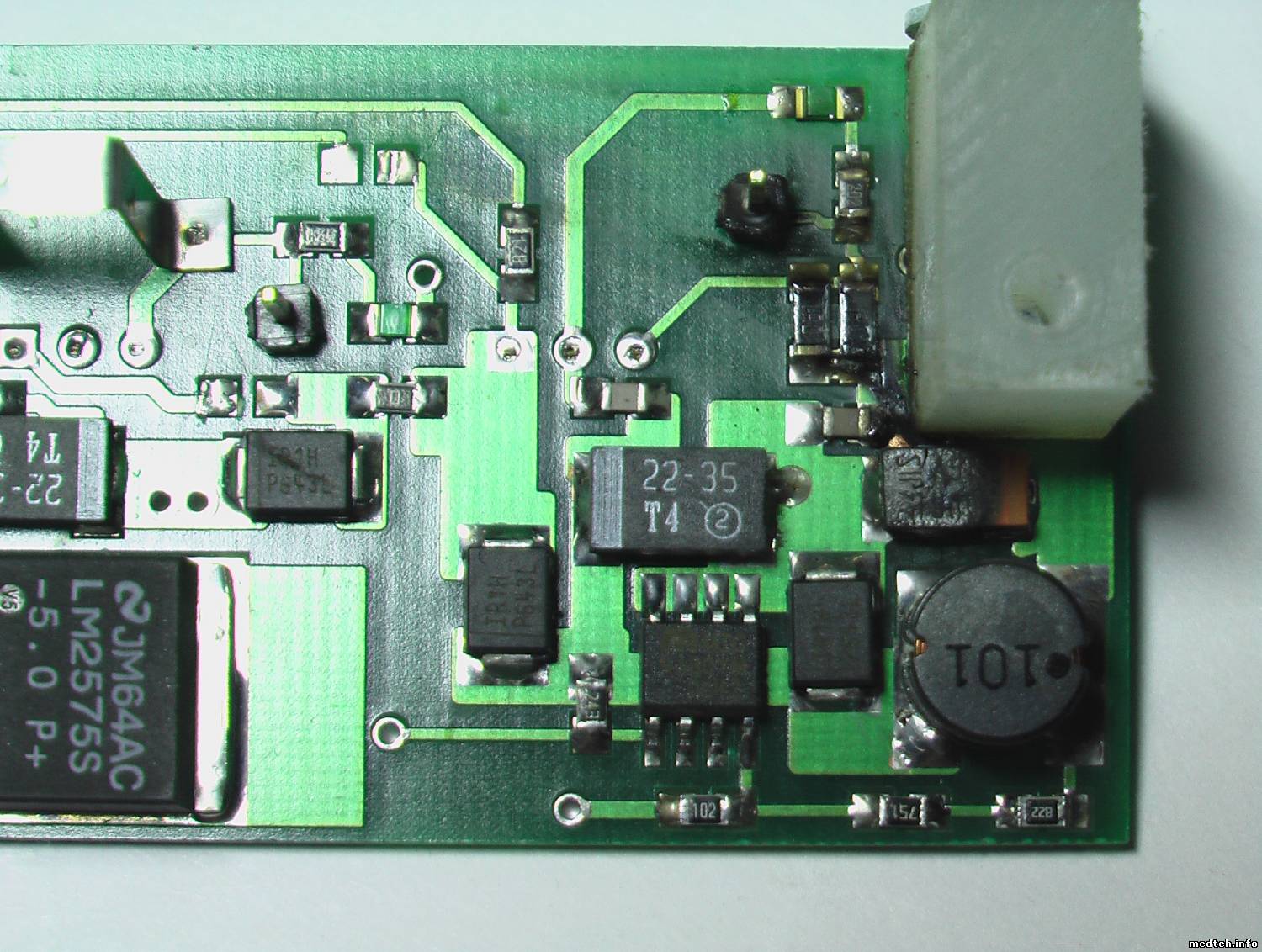

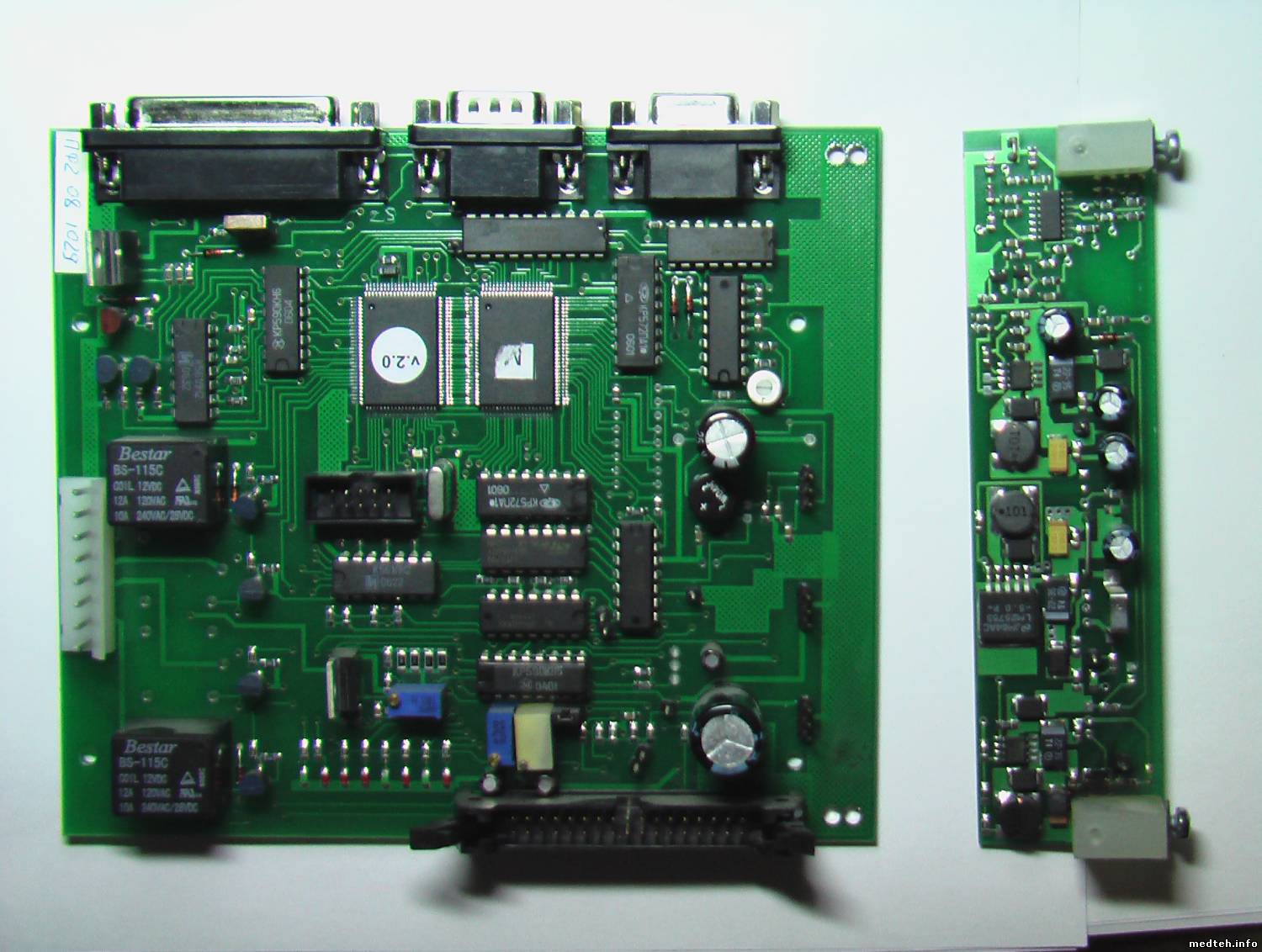

Всем привет! Прошу помощи! Выгорела часть деталей на маленькой плате прикреплённая с права к модулю контроллера управления, через разьемы DA21/DA22/DA23.В документации и на форуме нашол мантажную схему на "большую"плату и не чего про маленькую на которой погарело Может у кого есть схема на этот модуль. Или у кого уже так же горело?Поделитесь опытом господа!
По виду это танталовый конденсатор, номинал я думаю можно разглядеть, он в ненетронутой части. http://www.compitech.ru/html.cgi/arhiv/02_08/stat_52.htm Плюс обгорело два резистора, номинал можно разглядеть. Советую аккуратно удалить сажу ватной палочкой смоченной спиртом.

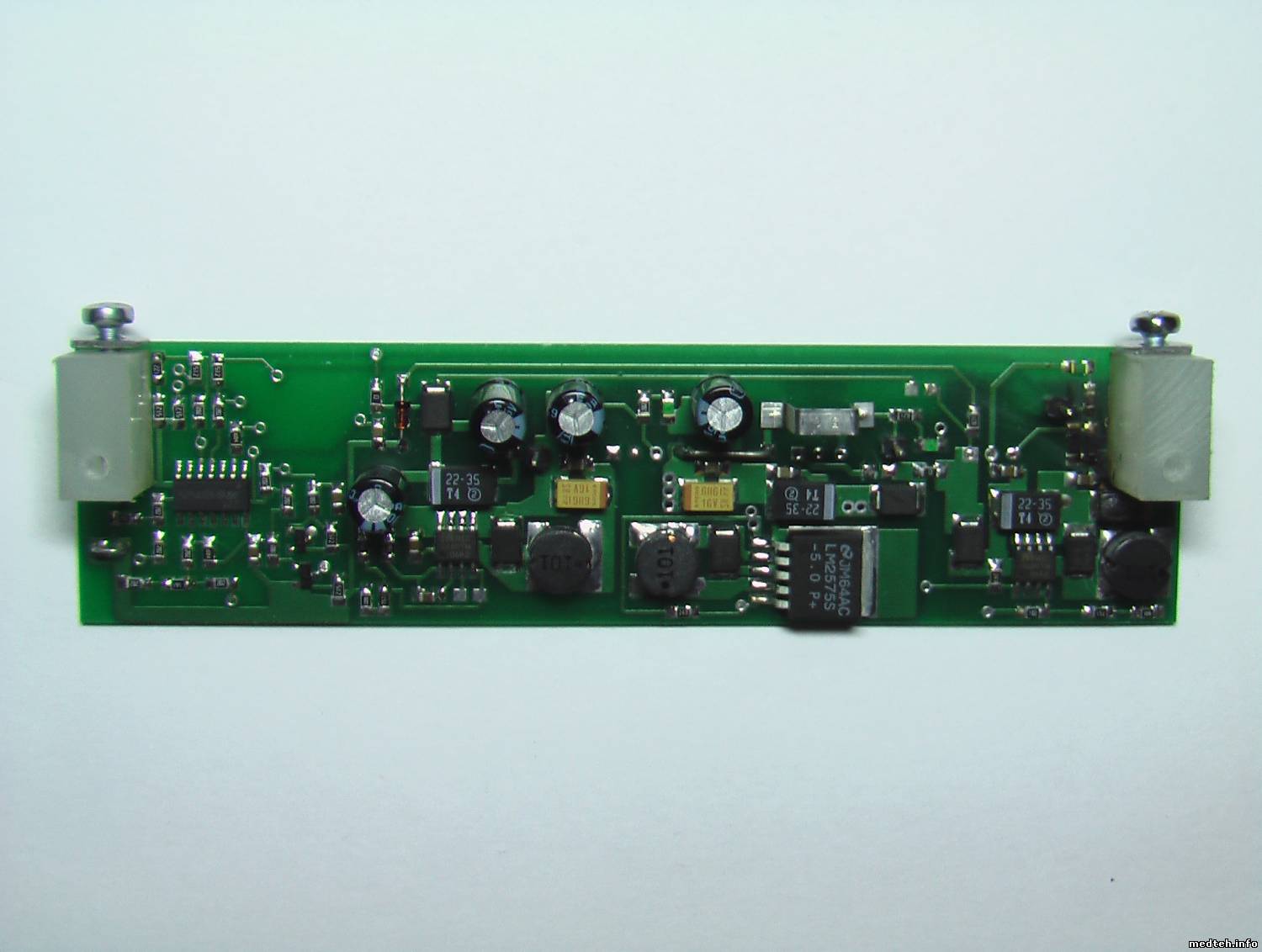

Это блок питания. Сгорание танталового конденсатора не редкость (не держит он повышение напряжения). Советую поменять все электролиты на этой плате на качественные. Схемка здесь не нужна - четыре микросхемы в типовом включении из даташитов.
